一只花瓶，一盏灯，一块桌面。没有 Blender，没有模型文件，也没有任何一行 3D 图形库的代码。

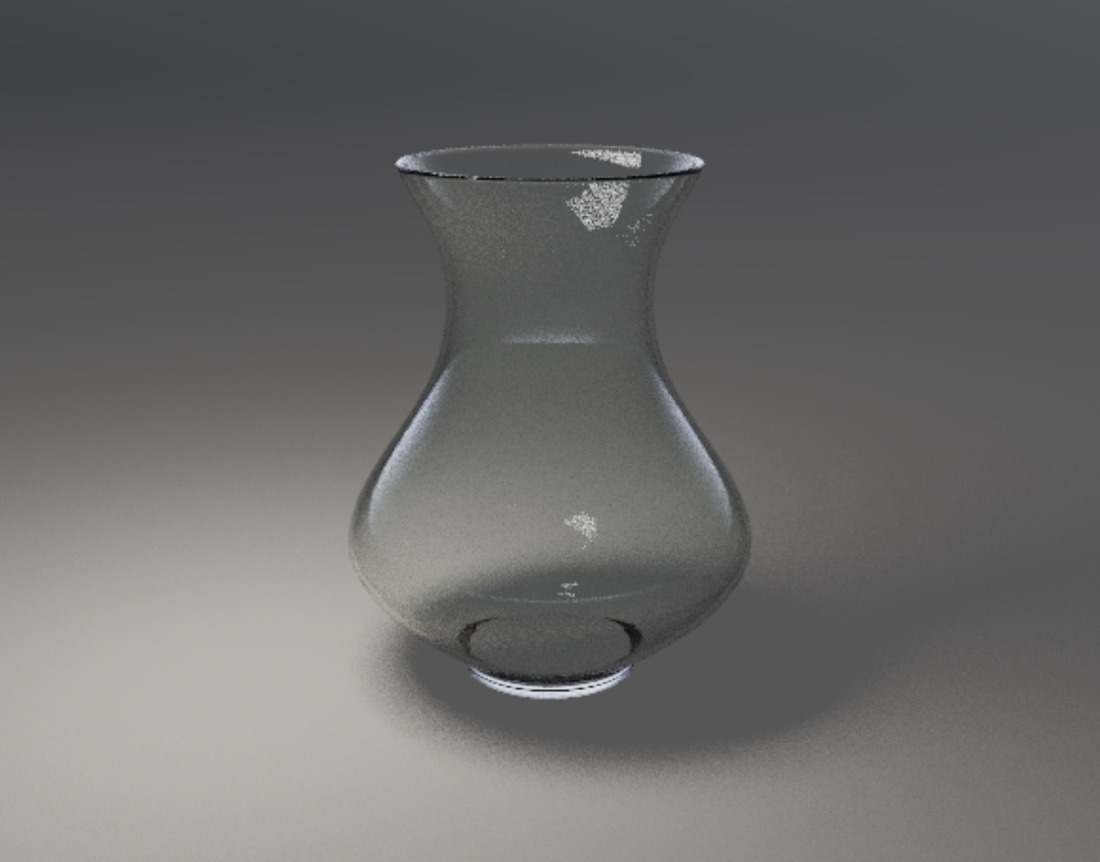

花瓶的形状是 18 个数字算出来的，光线是自己发射、自己求交、自己反弹的，连最后的色调映射都是手写的。1800 行 JavaScript，跑在浏览器里，八个核一起算，64 采样渲染一张玻璃花瓶大约 4.5 秒。

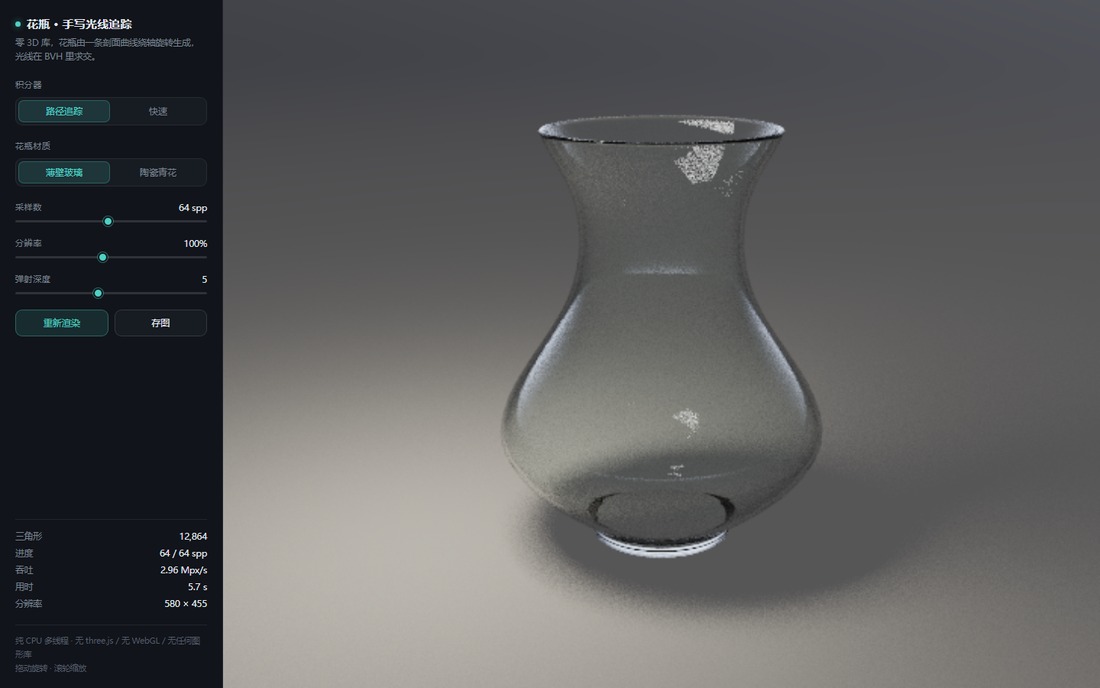

它现在开放在网上，可以拖着转视角、换材质、调采样数，看着画面从一片噪点里慢慢浮出来。

先把约束说清楚

这个项目真正有意思的地方不是「能渲染」，而是「不许用库」。

不能用 three.js，那等于让别人替你算交点，你只是填参数。不能用 WebGL 写 shader，虽然快一个数量级，但把 BVH 的栈遍历搬进 GLSL 之后，代码会变成一团没人愿意读的东西——而「能读懂每一行」恰恰是这件事的意义。

剩下的选择只有 CPU 加 JavaScript。性能就得自己想办法，这也是它为什么有 1800 行而不是 300 行。

语言上没什么纠结。C++ 转 WASM 能快三到五倍，但工具链、内存边界、调试成本一起上来，第一版不值得。Python 在浏览器里跑不动。TypeScript 的类型在这个规模上收益有限，索性用纯 ES module，零构建、零依赖，双击 index.html 之外什么都不需要。

花瓶是用一条曲线转出来的

手工建模最难的是「手工」两个字。

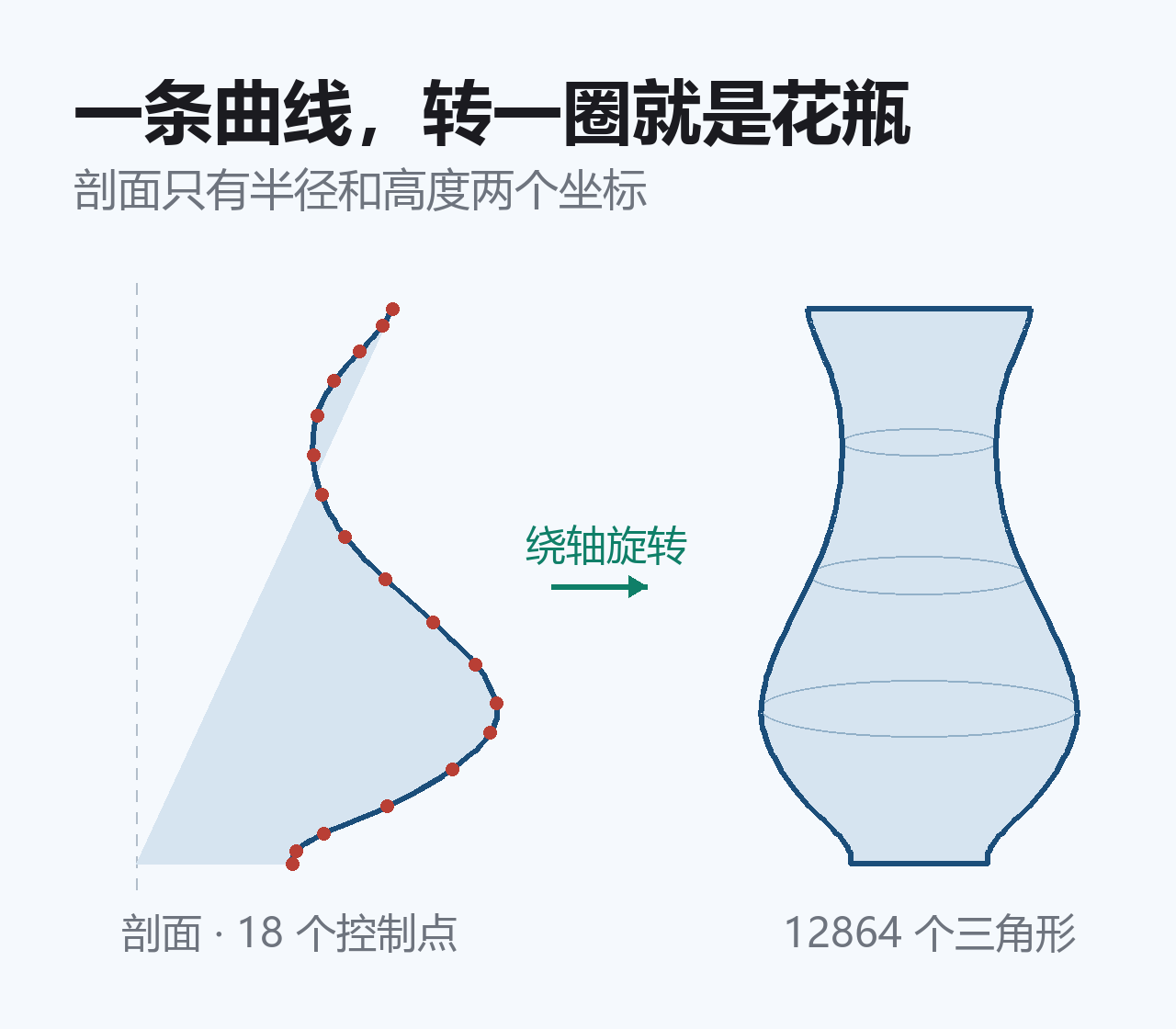

办法是旋转体：在半径-高度平面上画一条曲线，绕 Y 轴转一圈，就是花瓶。vase.js 里躺在这么一张表：

[0.148, 0.000],  // 圈足外缘
[0.342, 0.252],  // 腹部最宽
[0.168, 0.640],  // 颈部最细
[0.243, 0.868],  // 瓶口

一共 18 个点，中间用 Catmull-Rom 插值补成光滑曲线，绕轴旋转 96 段，得到 12864 个三角形。改这张表就能改造型，比拖控制点直观得多。

真正巧妙的地方在壁厚。

花瓶不是实心的，是有厚度的薄壳——只有薄壳才有真实的折射。做法是把剖面当成一条闭合多边形：底心 → 外壁向上 → 瓶口唇边 → 内壁向下 → 内底心 → 回到中轴。绕轴转一圈，这条多边形围出来的就是玻璃壁本身。

好处是法线。对闭合多边形，每个点的外法线只由前后两点决定。转成三维之后：外壁朝外、内壁朝瓶腔、口沿朝上、底面朝下——一条多边形自动得到了全部朝向正确的法线。

这一点省掉了非常多麻烦。不用判断三角形绕序，不用为内外表面准备两套材质，玻璃的内壁和外壁用同一份代码就对了。

光线怎么找到它

12864 个三角形，一条光线挨个测就是一万多次求交。BVH 把它压到几十次。

建树用 SAH：每个节点试三个轴、每个轴分八个桶，算表面积代价，挑最便宜的切法。叶子放四个三角形。

遍历做了两件事。

第一是近的先走。原本是先左后右无脑遍历，现在是先算出两个子节点各自的进入距离，远的先压栈、近的后压栈。后进先出，最近的那个先被处理，远处子树常常直接被「当前最近命中距离」剪掉。

第二是把顶点预存成边向量。三角形求交每次都要算 v1-v0、v2-v0，六个减法。改成建树重排时就存成 [v0, e1, e2]，求交时直接读。

有个数据值得记一下：我一度以为三角形太多，把网格从 24000 减到 12864，速度只快了 8%。这说明瓶颈从来不是三角形数量，而是节点访问的次数和内存跳转。微优化到这个程度，收益开始变得很小——这也是为什么我没继续往 SIMD 或 BVH4 上走。

两套积分器

界面上的「路径追踪 / 快速」是两套完全不同的算法，共用同一份 BVH 和材质。

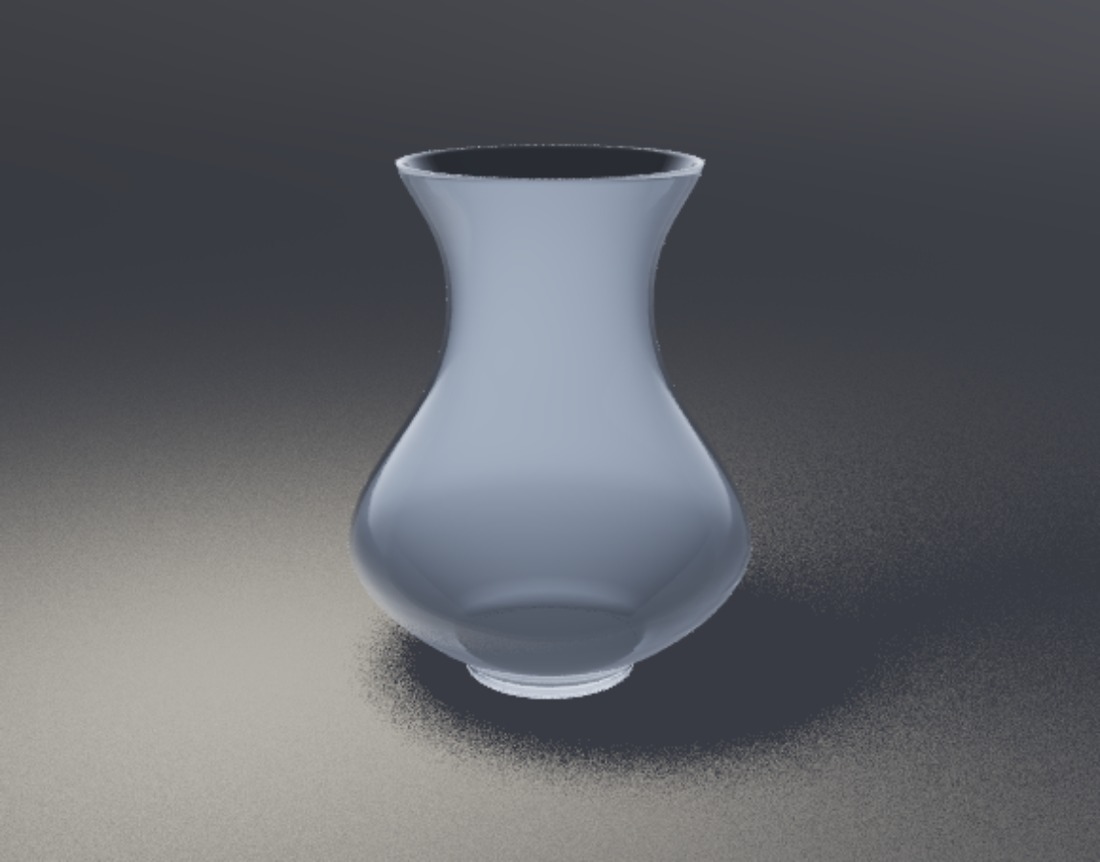

快速模式是经典的 Whitted 风格：命中玻璃就按菲涅尔拆成反射和折射两条，各自递归；命中陶瓷就采样光源算直接光。确定性算法，没有噪点，一遍就干净。0.8 秒出图，用来拖视角。

路径追踪每次只走一条路：反射还是折射按概率决定，漫反射按余弦分布采样下一个方向，每个命中点都做一次光源采样。有噪点，但累积下去会收敛到真正的答案。

玻璃为什么难渲染

薄壁玻璃花瓶，一条视线穿过去要经过四个界面：外壁进、内壁出、对面内壁进、对面外壁出。

每一次都要算菲涅尔。垂直入射时反射率只有百分之三四，掠射时趋近百分之百。这就解释了玻璃瓶的视觉特征——中间透，边缘亮。

还有全反射。光线从玻璃射向空气，入射角超过约 41 度就出不去了，全部反射回来。薄壁花瓶曲率大，这个角度很容易达到，于是光被「困」在玻璃壁里来回弹。

所以瓶身中部偏暗不是 bug，是物理。真实的玻璃瓶也这样。这一点我在调色阶段反复怀疑过自己，最后确认它就是对的——只不过多数产品照会打三四个灯把这个暗区填掉，而我们只有一盏。

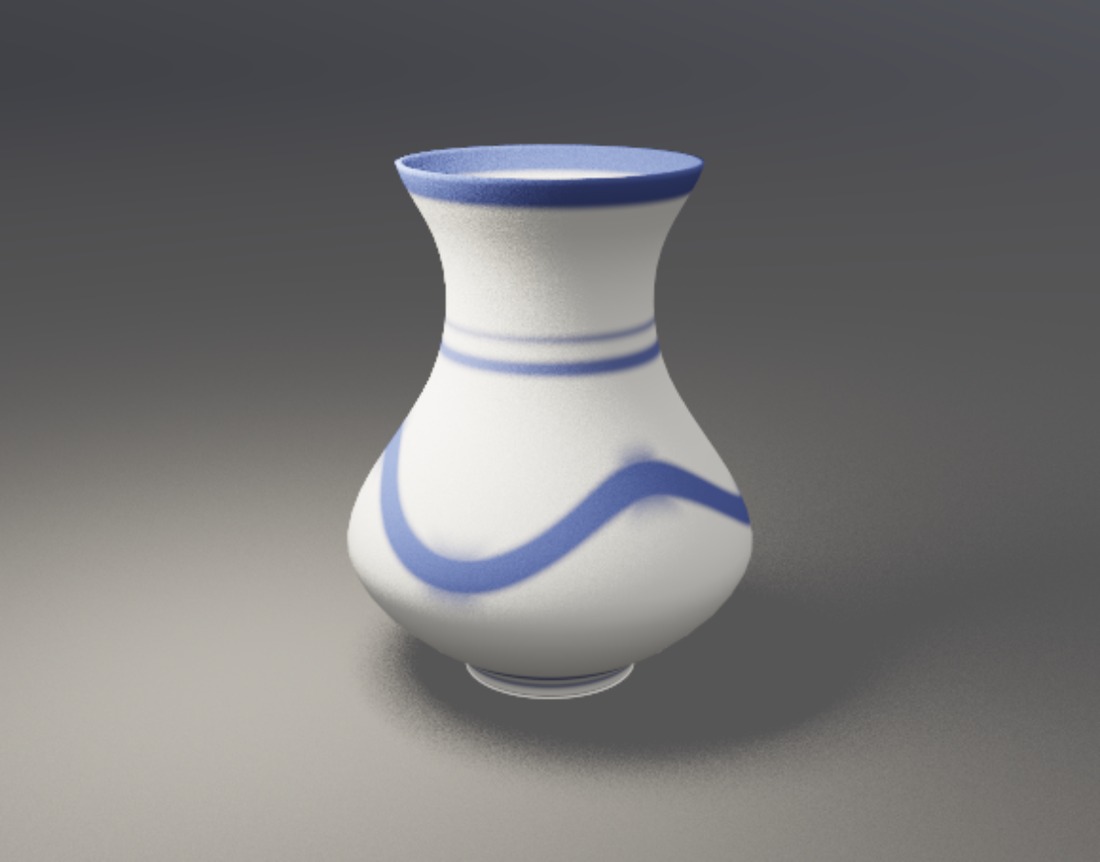

同一份网格换个材质就是另一只瓶子。青花瓷的白釉和缠枝纹是着色时按 UV 现场算的，没有贴图文件——横竖两三行三角函数，比加载一张 png 还便宜。

陶瓷最后放弃了间接光

青花瓷第一版很脏，白瓷表面糊着一层沙粒。

查下来是间接弹射。漫反射采样出去的方向，可能打到被照亮的地面，也可能打到花瓶自己被遮挡的部分，两者亮度差几十倍。64 采样也压不平。

试过把弹射限制到一次，还是脏。最后干脆不弹射了，改用半球环境辐照直接近似：

const amb = 0.32 + 0.24 * ny;
L += throughput * albedo * amb;

一句话，噪点没了，速度还快了两秒。代价是失去真正的环境光遮蔽——但在这个场景里，看不出来。

这是个挺典型的取舍：物理正确和视觉可信不是一回事。渲染器很容易为了「理论上更对」而交出更差的图，用户看到的只有那层沙粒。

把八个核用起来

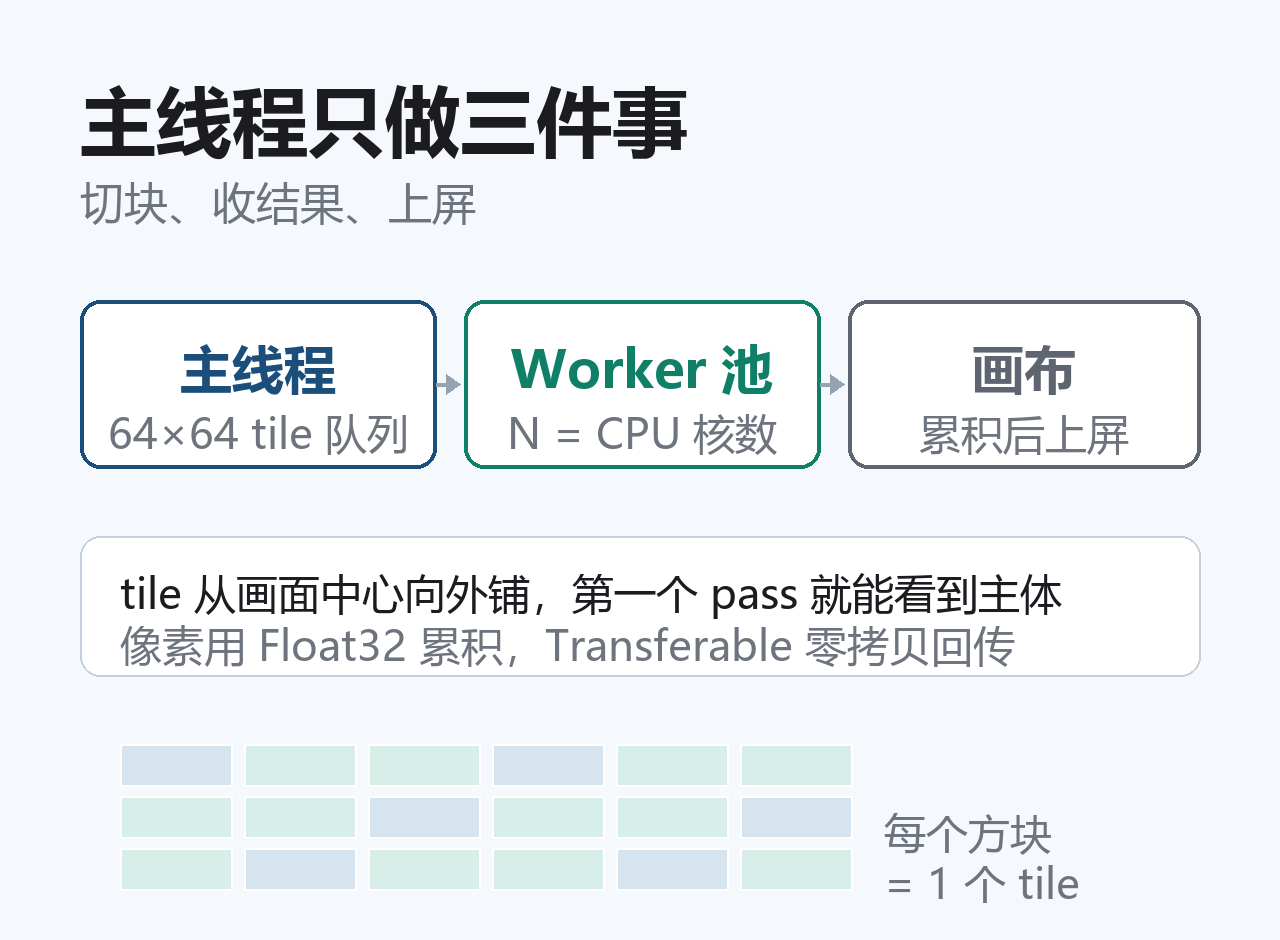

主线程只做三件事：切 tile、收结果、上屏。

64×64 一个 tile，按「谁空谁领」派给 Worker 池。tile 从画面中心向外铺，所以第一个 pass 就能看到主体，而不是从左上角一行行刷下来。

像素用 Float32 累积。每个 tile 算完通过 Transferable 传回主线程，零拷贝。主线程把结果加进累积缓冲，按当前样本数归一化，做 ACES 色调映射和 gamma，再一次性 putImageData。

七十毫秒刷一次屏，不是每个 tile 都刷——否则光拷贝就吃掉了渲染时间。

拖动视角时自动降到 0.36 分辨率跑快速模式，手一停 260 毫秒后回到全质量重渲。所以转起来是跟手的。

四个真正花了时间的坑

地面从来没被渲染过。 求交函数用 -1 表示「没命中」，而地面平面的距离永远比 -1 大，于是永远比不过。渲出来是一张只有背景渐变、花瓶悬在空中的图。这个 bug 读代码看不出来，是盯着图问了一句「地呢」才发现的。

specular 这个名字骗了我。 它本来的意思是「上一次弹射是不是镜面」，我写成了「是不是第一次弹射」。结果间接弹射之后不再做光源采样，间接光只能靠极小概率恰好命中光源。表现是又暗又噪，而且加采样加不干净。

玻璃完全没有高光。 因为光源不是几何体，BVH 里没有它，反射射线打过去是空的。必须单独写一个矩形面光的求交，在 miss 分支里判断「这条光线是不是打到了灯」。加上之后玻璃立刻活了——之前它像一块磨砂塑料。

青花纹理被冲掉了。 我先用 UV 算出釉色，但直接光那一步用的是写死的白色反照率。主力照明全是白的，纹理自然看不见。顺序错了，改一行就好。

这四个 bug 有一个共同点：它们都不报错。渲染器的调试没有异常栈，只有一张看着不对劲的图。

现在可以玩

https://vase-raytracer.app.workbuddy.host/?sharecode=3HMXSHCX7F

• 拖动旋转视角，滚轮推拉
• 积分器切「路径追踪 / 快速」
• 材质切「薄壁玻璃 / 陶瓷青花」
• 采样数 4–128，分辨率 50%–160%，弹射深度 2–9
• 「存图」直接导出 PNG

手机上也能开，只是核少，会慢一些。

代码结构是这样的，按读的顺序排：

vase.js     剖面控制点 → 旋转成网格（含解析法线）
bvh.js      SAH 建树 + 近先遍历 + 遮挡测试
scene.js    场景装配：花瓶、地面、面光
render.js   积分器、材质、相机、tile 渲染
worker.js   线程入口
main.js     调度、累积、色调映射、交互

如果只能从这个项目里带走一句话，大概是这句：不用库的价值不在于「更厉害」，而在于每一行你都知道它为什么在那里。 那个把地面删掉的 bug，用 three.js 的人一辈子也遇不到——但也一辈子不会知道光线是怎么落到桌上的。

参考资料

• James T. Whitted, An Improved Illumination Model for Shaded Display, Communications of the ACM, 1980
• Tomas Möller, Ben Trumbore, Fast, Minimum Storage Ray-Triangle Intersection, Journal of Graphics Tools, 1997
• Ingo Wald, On Fast Construction of SAH-based Bounding Volume Hierarchies, IEEE Symposium on Interactive Ray Tracing, 2007
• 本项目的可交互版本：https://vase-raytracer.app.workbuddy.host/?sharecode=3HMXSHCX7F
